ما التسامح يمكنك تحقيق مع قطع غيار الآلات CNC الصلب ؟

أنت تصمم جزءًا ، أو ربما تكون جاهزًا للطلب. يبدو المخطط مثاليًا ، لكن السؤال المزعج يطرح نفسه: "عندما يخرج هذا الجزء الفولاذي من آلة CNC ، ما مدى قربه حقًا من أبعادي المثالية ؟" الحصول على إجابة خاطئة هنا يمكن أن يعني الأجزاء غير المناسبة ، والاختبارات الفاشلة ، والميزانية الضائعة. دعونا نقطع الوعود الغامضة ونتحدث عن أرقام حقيقية.

الإجابة المختصرة: إنها (في الغالب) ممتازة بالنسبة لمعظم الأجزاء الفولاذية الشائعة ، يمكن تحقيق تسامح قياسي في التصنيع باستخدام الحاسب الآلي يبلغ 0.005 بوصة (.127 مم). بالنسبة للعديد من التطبيقات ، هذا أكثر إحكامًا من شعرة الإنسان! لمزيد من الميزات المهمة في الأجهزة المتطورة ، من الممكن حدوث تفاوتات مثل 0.001 بوصة (.025 مم) أو حتى أكثر إحكامًا ، ولكنها ليست مفتاحًا بسيطًا تقلبه.

ماذا يعني "التسامح" حقًا في فولاذ CNC ؟ فكر في التسامح على أنه "مساحة تذبذب مسموح بها". إذا حددت ثقبًا قطره 10 مم مع تحمل 0.5 مم ، فإن أي ثقب يتراوح بين 9.95 مم و 10.05 مم يعد بمثابة تمريرة. لا يتعلق الأمر بضرب رقم سحري واحد في كل مرة ، ولكن البقاء داخل منطقة الكمال الخاضعة للرقابة.

النقطة الأساسية: لا يعني التسامح الأكثر تشددًا دائمًا جزءًا أفضل. إنه يعني جزء أكثر تكلفة. تتمثل المهارة الهندسية الحقيقية في تحديد أقل قدر ممكن من التسامح الذي لا يزال يسمح للجزء الخاص بك بالعمل بشكل لا تشوبه شائبة. احفظ المواصفات شديدة الضيق للمكان الذي تهمه حقًا.

العوامل الكبيرة التي تسحب التسامح عن الهدف لماذا لا يعد كل متجر بأفضل رقم ؟ لأن الفولاذ والآلات لها عقول خاصة بها. إليك ما نواجهه:

1. الصلب نفسه: الحرارة هي العدو قطع الصلب يجعل الحرارة. الحرارة تجعل المعدن يتوسع. عندما يبرد ، فإنه يتقلص. يمكن لهذه الرقصة الحرارية أن تشوه الأجزاء قليلاً ، خاصة الأقسام ذات الجدران الرقيقة. تتصرف أنواع الفولاذ المختلفة (مثل الفولاذ المقاوم للصدأ مقابل الفولاذ الطري) بشكل مختلف ، وهذا هو السبب في أن اختيار المواد هو المحادثة الأولى.

2. القدرة الحقيقية للآلة: تتمتع الآلة الجديدة ذات 5 محاور والراقية الموجودة في غرفة temperature-controlled بفرصة قتال في تلك التفاوتات على مستوى الميكرون. آلة قديمة متعبة ذات 3 محاور في بيئة متجر متقلبة ؟ قد تواجه صعوبة في الاحتفاظ بالمعيار .005 "باستمرار. حالة الجهاز ومعايرته هي كل شيء.

3. "شخصية" الجزء (الهندسة والحجم)

من السهل الإمساك بكتلة فولاذية صغيرة مكتنزة بإحكام أكثر من قضيب طويل نحيف. كلما زاد اهتزاز الجزء أو انحرافه أثناء القطع ، كان من الصعب التحكم فيه. هذا هو المكان الذي يصبح فيه تصميم التركيبات - كيفية حمل الجزء - شكلاً من أشكال الفن. في بعض الأحيان ، يجعل تصميم الجزء نفسه معركة عالية الدقة.

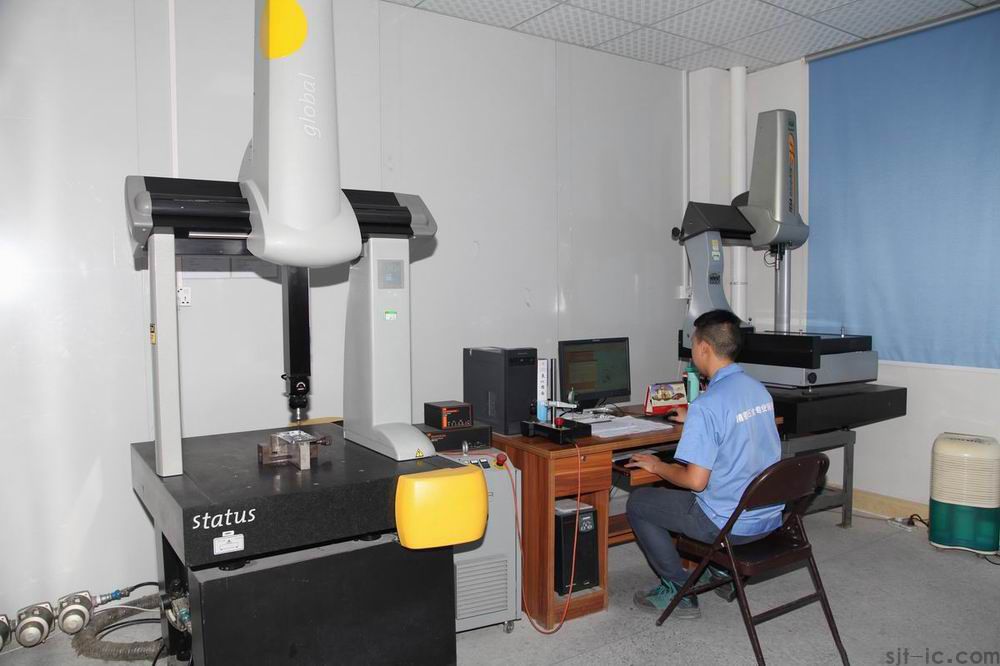

من "ممكن" إلى "قابل للتكرار": دور المتجر يمكن لأي متجر أن يظهر لك جزءًا واحدًا مثاليًا. التحدي هو صنع 1000 متطابقة. هذا هو المكان الذي يأتي فيه التحكم في العملية. سيكون لدى المتجر الذي يركز على الدقة بروتوكولات صارمة لمراقبة تآكل الأدوات ، والقياسات أثناء العملية ، والتحكم في المناخ. قد يستخدمون أدوات متخصصة أو استراتيجيات قطع أبطأ للتمريرات النهائية الحرجة.

رأيي الشخصي: عند تقييم متجر ، لا تسأل فقط "ما هو أفضل تسامح لديك ؟" اسأل ، "كيف تضمن أن التسامح يتم الحفاظ عليه من كل جزء ، من الأول إلى الألف ؟" تخبرك إجابتهم على هذا السؤال أكثر من أي مواصفات كتيب.

لذا ، ماذا يجب أن تفعل ؟ دليل عملي 1. تعرف على احتياجاتك الحقيقية: ضع دائرة حول الأبعاد 2-3 الأكثر أهمية في الرسم الخاص بك. كن عدوانيًا مع التسامح هناك إذا لزم الأمر. بالنسبة للميزات غير الحرجة ، دعهم يتنفسون بتسامح قياسي أو أكثر مرونة. هذا يحسن التكلفة.

2. تحدث إلى الميكانيكي الخاص بك مبكرًا: أرسل رسوماتك قبل الانتهاء منها. يمكن للميكانيكي الجيد اكتشاف الميزات التي تعتبر كوابيس لتثبيتها بإحكام وقد يقترح تغييرًا بسيطًا في التصميم يجعل الأمر سهلاً ورخيصًا. هذا التعاون ذهب.

3. فهم منحنى التكلفة: قد يكلف الانتقال من .010 "إلى .005" أكثر قليلاً. قد يؤدي الانتقال من .005 "إلى .001" إلى مضاعفة السعر أو مضاعفته ثلاث مرات بسبب الخطوات الإضافية والتشغيل الأبطأ والتفتيش المتخصص. إنه منحنى حاد.

ربما يكون أهم شيء يجب تذكره هو: تحمل "أفضل حالة" المنشور على ورقة بيانات الجهاز هو حالة معملية. إن التسامح الذي يمكن تحقيقه للجزء الفعلي هو شراكة بين المادة والتصميم والآلة ومهارة المتجر. إنه نظام وليس مجرد إعداد.

هل أنت مستعد لمعرفة ما هو ممكن لجزءك المحدد ؟ الأرقام النظرية هي البداية ، لكن مشروعك فريد من نوعه. أفضل طريقة لمعرفة التسامح والتشطيب السطحي الذي يمكنك الحصول عليه بشكل موثوق هو إلقاء نظرة خبيرة على التصميم الفعلي واختيار المواد.

هل لديك رسم أو نموذج ثلاثي الأبعاد ؟ لنتحدث عن التفاصيل. يمكن لفريقنا الهندسي مراجعة متطلباتك وتقديم تقييم واقعي للتفاوتات التي يمكن تحقيقها وعرض أسعار شفاف. في بعض الأحيان ، قد تكون الإجابة أفضل مما hoped.Click هنا للاتصال بفريق الدعم الفني عبر الإنترنت الآن للحصول على مراجعة مجانية للتصميم.
