В чем реальная разница между 4-осевой и 5-осевой обработкой с ЧПУ? Простое руководство

Глядя на сложную конструкцию детали и задаваясь вопросом, достаточно ли 4-осевой машины или вам * нужна * мощность 5-осевой? Вы не одиноки. Выбор неправильной настройки может означать потраченное впустую время, более высокие затраты и детали, которые просто не соответствуют требованиям. Давайте преодолеем путаницу и разберем реальную разницу на простом английском языке.

Итак, в чем именно разница в сердечнике? Подумайте об этом так: 3-осевая машина перемещает инструмент вверх / вниз, влево / вправо и вперед / назад. Простой. Теперь 4-осевая машина добавляет один вращающийся поворот, обычно вокруг оси X (мы называем это осью A). Это похоже на то, что деталь может включаться на токарном станке во время резьбы. 5-осевой станок добавляет второй вращательный наклон поверх этого (например, ось B или C). Это означает, что деталь или инструмент могут приближаться практически под любым углом за одну настройку. Вот в чем дело: одна настройка против нескольких настроек.

Когда следует придерживаться 4-осевой обработки? 4-осевая отлично подходит для многих обычных работ. Часто этого более чем достаточно.

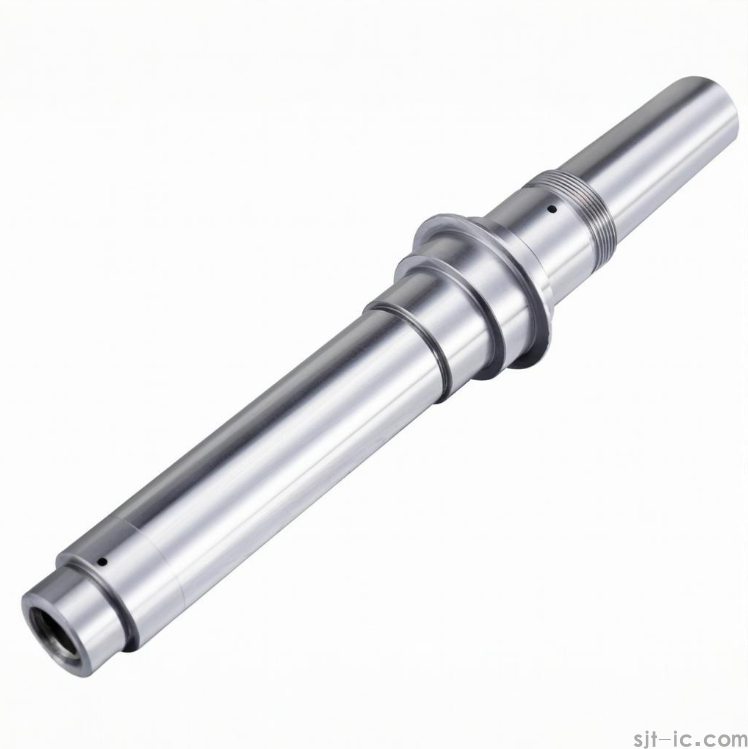

▶ Цилиндрические детали - это его сладкое пятно: если вам нужно фрезеровать, сверлить или гравировать вокруг цилиндра (например, кулачок или шестерня), 4-осный - ваш выбор. Он справляется с этими задачами плавно и эффективно.

▶ Как правило, это более рентабельно: давайте будем реалистами, 4-осевые машины обычно стоят меньше, чтобы купить и эксплуатировать. Для многих проектов дополнительная стоимость 5-осевой просто не имеет финансового смысла.

▶ Простота может быть быстрее для основных заданий: для деталей, которые не имеют сумасшедших подрезов или сложных контуров, 4-осевая машина может фактически выполнить работу быстрее, потому что программирование может быть более простым.

Изменение правил игры: почему 5-осевые могут быть "волшебным инструментом" Вот где все становится интереснее. 5-осевая обработка открывает новый уровень возможностей, но это не волшебство для каждой работы.

▶ Сложные геометрии за один раз: представьте, что вы обрабатываете рабочее колесо или лопатку турбины. С 5-осью деталь фиксируется один раз, и инструмент танцует вокруг нее, достигая каждого уголка и щели. Это устраняет необходимость ручного изменения положения детали, что экономит массу времени и, что более важно, резко снижает вероятность ошибок.

▶ Умопомрачительная отделка поверхности: поскольку инструмент может постоянно поддерживать оптимальный угол к поверхности детали, вы часто получаете гораздо более гладкую и высококачественную отделку прямо с машины. Меньше ручной отделки означает меньшие затраты на рабочую силу.

▶ Однако это не все солнце... Программирование для 5-осевой значительно сложнее. Требуется специализированное программное обеспечение и опытный программист. И, конечно же, первоначальные инвестиции намного выше. Иногда хорошо спланированная 4-осевая работа может быть более экономичной, чем "ленивая" 5-осевая.

Краткая таблица сравнения: 4-ось против 5-ось вкратце Давайте разложим ее бок о бок.

Особенность | 4-Axis | 5-Axis

Количество движений | 3 Линейные + 1 Ротационные | 3 Линейные + 2 Ротационные

Лучшее для | Цилиндрические детали, фрезерование по бокам | Сложные контуры, скульптуры, аэрокосмические детали

Типичная стоимость | Ниже | Выше

Время установки | Может потребоваться несколько настроек | Часто одна настройка

Необходимый навык | Умеренный | Высокий (для программирования)

Мое мнение: дело в части, а не в престиже. Я видел, как магазины были одержимы приобретением 5-осевой машины, потому что она звучит продвинуто. Но самый умный шаг - всегда подобрать инструмент к работе. 5-осевая машина, выполняющая работу, с которой могла бы справиться 4-осевая, - это пустая трата ресурсов. Настоящий навык заключается в том, чтобы точно знать, что вам нужно для достижения наилучшего баланса качества, скорости и стоимости для вашего конкретного проекта.

Все еще не уверены, какой процесс идеально подходит для вашего компонента? Лучший способ узнать наверняка - обсудить это с экспертом. Получите прямую консультацию по вашему проекту - наша команда готова помочь вам сделать правильный выбор.
