Hagyja, hogy a feldolgozó gyár beszéljen a fémbélyegző alkatrészek dimenziótűrési szabványairól

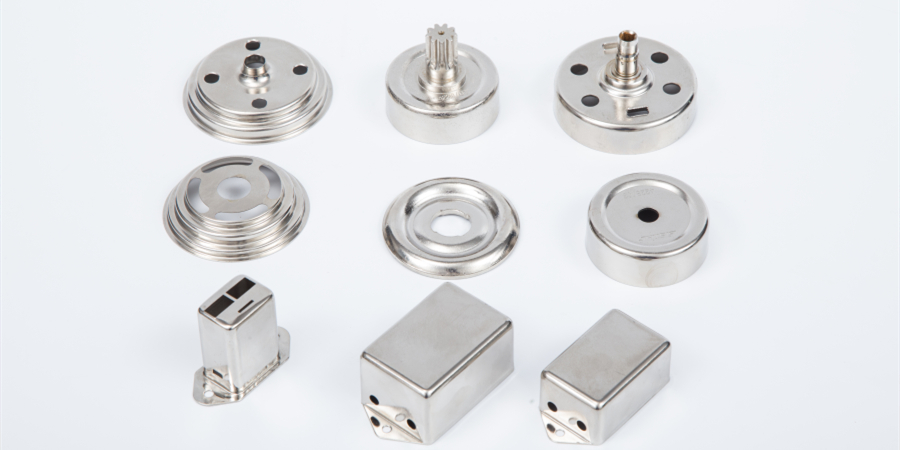

A fémbélyegző alkatrészek tűrésmérete a mérethez és a kiválasztott tűrési fokozathoz függ. A tűréshatárok kiválasztásának nemcsak a tervezési követelményeknek kell megfelelnie, hanem figyelembe kell vennie a folyamat lehetőségét és gazdaságosságát is. Vagyis a használati követelményeknek való megfelelés közben próbálja meg a tűréshatárt a lehető legnagyobb mértékben növelni, azaz válasszon egy alacsonyabb tűréshatárt.

GB/T13914-2002 A bélyegző alkatrészek mérettűrései meghatározzák a fém bélyegző alkatrészek mérettűréseit. A lapos bélyegző alkatrészek és a formázott bélyegző alkatrészek elválasztására vonatkozó szabályok szerint dimenziótűréseket állapítottak meg. A bélyegzett alkatrészek mérettűrési értékei a bélyegzett alkatrészek méreteihez és a lemezvastagságához, valamint a pontossági szinthez kapcsolódnak.

Lapos bélyegző alkatrészek mérettűrése: 11 szintre osztva, amelyek között az ST jelzi a lapos bélyegző alkatrészek mérettűrését, a tűrésszint kódot pedig arab számokkal jelzi. A pontossági szintek egymást követően csökkennek ST1-ről ST11-re.

A formázott bélyegző alkatrészek dimenziótűrése: A formázott bélyegző alkatrészek 10 pontossági szintre vannak osztva, amelyeket FT1-től FT10-ig jelölnek, ahol FT jelzi a formázott bélyegző alkatrészek dimenziótűrését, az arab számok pedig a tűrésszintet. A pontossági szintek egymást követően csökkennek FT1-ről FT10-re. A fém bélyegző alkatrészek határhibája: A lyukméret lefelé mutató hiba 0, a felső hiba pedig az alsó hiba és a mérettűrés összege; A tengelyméret szabályának felső hiba az alapvető hiba, amelynek értéke 0, az alsó hiba pedig a felső hiba, mínusz a mérettűrés. A furatközépső távolságra, a furatéltávolságra, a hajlítás hosszára és magasságára és a mélyrajzolásra vonatkozó felső és alsó hibaszabályok a mérettűrés felét képezik.

A tolerancia a méretváltozások tartománya, és minél magasabb értéke, annál alacsonyabb a pontosság és annál kevésbé nehéz a feldolgozás; Minél kisebb az érték, annál nagyobb a pontosság és annál nagyobb a feldolgozási nehézség. Melyek a legfontosabb dolgok, amikre figyelni kell a gyártás során?

1. Hajlítási nézőpont: a hajlítással kialakított bélyegzett rész nézőpontmérete;

2. lyukasztási nézőpont: a lapos lemez vagy alkotott rész síkján történő lyukasztással kialakított nézőpont;

3. lyukasztósarok sugara: lyukasztással, vágással és egyéb különálló eljárásokkal feldolgozott fémbélyegző alkatrészek saroksugarának lineáris mérete;

4. formázási méretek: hajlítással, nyújtással és egyéb eljárásokkal feldolgozott bélyegzett alkatrészek lineáris méretei;

5. lyukasztási méretek: lyukasztással, vágással és egyéb különálló folyamatokkal feldolgozott bélyegzett alkatrészek lineáris méretei.
