CNC加工によるカスタムUAVパーツの究極のガイド

急速に進化する無人航空機(UAV)の世界では、軽量設計、構造強度、ピンポイント精度の微妙なバランスが性能にかかっています。レーシングドローン、産業検査ユニット、または軍用監視システムを開発している場合でも、コンポーネントの品質がミッションの成功を決定します。

これは、CNC加工がカスタムUAV部品を製造するためのゴールドスタンダードになったところです。コンピュータ制御の減算プロセスを活用することにより、メーカーは他の方法では単に一致しない公差と材料特性を達成することができます。

ドローン開発を加速したい場合、EMARはCNC加工、3 Dプリントなどを使用したオンデマンド製造ソリューションを提供し、数日以内に部品を配送します。

CNCドローンパーツとは何ですか? CNCドローンパーツは、コンピュータ数値制御(CNC)加工を使用して製造されたコンポーネントです。この減算製造過程では、プログラムされたソフトウェアを使用して切削工具の動きを制御し、ソリッドブロック(またはビレット)から材料を除去して正確な形状を作成します。

層を構築する3 Dプリントとは異なり、CNC加工は固体材料から最終部品を彫刻し、優れた構造的完全性と寸法精度をもたらします。

UAVs DesignのCNC製造プロセス（CADモデリング）:エンジニアは、ジオメトリ、インターフェース、および重要な特徴を定義する3 D CADモデルを作成します。

プログラミング（CAM）:モデルはCAMソフトウェアにインポートされ、ツールパスと加工シーケンスを生成します。

加工:多軸CNCミルと旋盤（5軸機を含む）は、部品を形作るためにフライス加工、穴あけ加工、切削加工を行います。

後処理:部品は表面仕上げ（陽極酸化、研磨）と厳しい検査を受けて公差を確認します。

CNCドローン部品の主な種類CNC加工は、UAVのほぼすべての重要なコンポーネントを生成するのに十分な汎用性があります。ここでは、最も一般的なアプリケーションです。

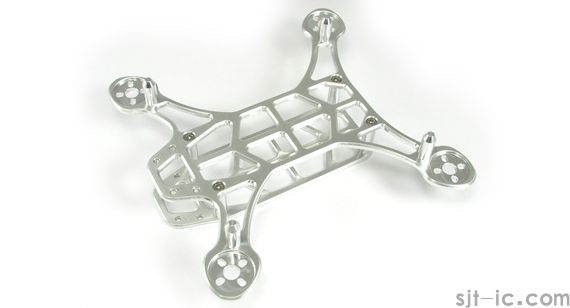

1.フレームと構造部品フレームはドローンのバックボーンです。CNC加工により、完全に平らな表面と正確な取り付けポイントが確保されます。

ドローンアーム&ブーム:アルミニウムまたはカーボンファイバーから機械加工された空気力学的に最適化されたアームで、剛性を保持しながら質量を排除します。

カスタムドローンボディ:フライトコントローラーとバッテリーを安全に収納するために設計された主要な構造物。

2.推進システム部品ここでの精度は、飛行効率と騒音レベルに直接影響します。

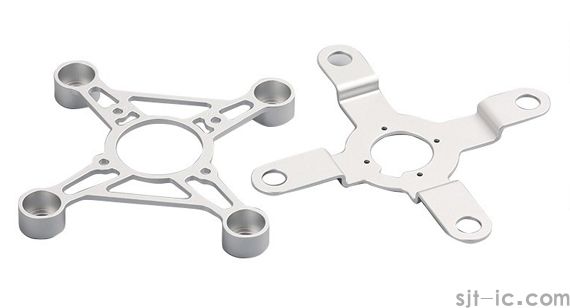

モーターマウント:絶対的なモーターアライメントを確保し、推力を最大化し、振動を最小限に抑える高精度のマウントプレート。

プロペラハブ&アダプター:スムーズな動力伝達と回転を確保するバランスの取れたコンポーネント。

3.ペイロードとナビゲーションジンバルとカメラマウント:微小振動を排除するために厳しい公差で加工され、映画撮影や検査のためのスムーズな映像を確保します。

センサーハウジング: LiDAR、カメラ、および熱センサー用の保護筐体で、塵や振動から保護します。

4.機能的なハードウェアランディングギア:軽量で衝撃に強いデザインで、しばしば複雑な折りたたみジョイントを特徴としています。

電子ケーシング:環境保護を提供するESCとフライトコントローラーのためのタイトフィッティングエンクロージャ。

材料:重量と強度のバランスUAVの設計において、材料の選択は非常に重要です。EMARは、あらゆるプロジェクトを最適化するために、高強度で軽量な材料を幅広く取り揃えています。

材料主な特性典型的なApplicationsAluminum60 6 1-T 6軽量、耐食性、機械加工が容易フレーム、アーム、一般構造部品アルミニウム70 7 5-T 6非常に高い強度対重量比高ストレスモーターマウント、レーシングフレームチタン（グレード5）非常に強く、疲労および耐熱性ロータハブ、クリティカルファスナー、ランディングギア炭素繊維超高剛性、非常にlightweightHigh-performanceフレーム、プロペラブレードデルリン（POM）低摩擦、寸法安定性ギア、精密マウント、ジンバルパーツPEEK高温耐性、電気insulationSpecialized電子ハウジングさまざまなApplicationsDifferentドローン用CNCドローンパーツには、さまざまなエンジニアリングアプローチが必要です。

精密農業:折りたたみアームジョイントには耐食性のあるアルミニウムが必要であり、重いペイロードを扱うための耐久性のあるモーターマウントが必要です。

インフラ検査:安定したイメージングのための精密なジンバルブラケットと、LiDAR機器を保護するための頑丈なセンサーハウジングが必要です。

撮影:軽量のカーボンファイバーフレームと超滑らかなジンバルを使用してジッターを除去します。

軍事とセキュリティ:ミッション固有のギアには、高信頼性のアビオニクスエンクロージャーとカスタムペイロードマウントが必要です。

FPVレーシング:クラッシュに強いカスタムカーボンファイバープレートと精密なアルミブラケットの利点により、高速衝撃に耐えることができます。

UAV用CNC加工の主な利点トップエンジニアが射出成形や基本的な3 DプリントよりもCNCを選択する理由は何ですか?

比類のない精度: CNC加工は定期的に0.0 005インチ（0.0 127 mm）以上の公差を保持します。これにより、モーターとセンサーの完全なアライメントが確保され、振動が低減され、飛行安定性が向上します。

構造的完全性:部品は固体材料から切断されるため、印刷部品よりも本質的に強く、耐久性があります。印刷部品にはレイヤーラインの弱点がある可能性があります。

材料の純度:高ストレス環境に必要な認定航空宇宙グレードの材料（70 7 5アルミニウムやTi-6 Al-4 Vチタンなど）を使用できます。

一貫性: 10個の部品が必要な場合でも10,000個必要な場合でも、CNCマシンは同一の部品を生産し、組み立てエラーを減らします。

ラピッドプロトタイピング:設計を迅速に反復します。EMARなどのサービスを使用すると、プロトタイプを72時間以内に納品できるため、設計の検証を迅速に行うことができます。

品質の高いCNCを選択する方法適切なパートナーをManufacturerSelectingことは、適切な材料を選択することと同じくらい重要です。ここに5つのコア指標があります。

設備容量:複雑な形状を処理するために、プロバイダーが多軸（3、4、5軸）マシニングセンターを持っていることを確認してください。

品質認証:該当する場合は、ISO 9001: 2015、AS 9100 D（航空宇宙）、およびITAR登録を探してください。

検査システム:信頼できるサプライヤーは、寸法を検証するためにCMM（座標測定機）を使用しています。

材料のトレーサビリティ: CoCと材料認証を提供する必要があります。

スピード:最初の記事を3日以内に配信できる能力は、高速なドローン産業において重要な利点です。

表面仕上げと後処理UAV部品の寿命を最大限に延ばすには、表面処理が不可欠です。

アノダイジング（タイプII&III）:アルミニウム部品の耐食性と耐摩耗性を高めます。タイプIIはカラーオプションを提供し、タイプIII（ハードコート）はランディングギアに最適です。

不動態化:ステンレス鋼の耐食性を高めます。

粉のコーティング:より少なく重大な構造部品に耐久、審美的な終わりを提供します。

熱処理:金属部品の応力を緩和し、長期的な寸法安定性を確保します。

EMARがUAV製造の優先パートナーである理由EMARは、データサイエンスと製造の交差点に立っています。10,000を超えるメーカーの大規模なネットワークを活用することにより、EMARは、ドローンのイノベーターが必要とする即時見積もり、製造可能性のための設計(DFM)フィードバック、および迅速なリードタイムを提供します。

品質へのコミットメント: EMARはISO 9001:2015、ISO 134 85、IATF 16949:2016、AS 9100 Dの認証を取得しています。ITARに登録されており、フルディメンションレポート、材料認証、および過程ロットトレーサビリティを提供しています。

インスタント見積もりを取得カスタムドローンデザインを実現する準備はできましたか?

お問い合わせ:+86 186 6 434 207 6

メールアドレス:sales8@sjt-ic.com

今すぐSTEPまたはParasolidファイルをアップロードして、数秒で価格とDFMフィードバックを受け取りましょう。単一のプロトタイプまたは大量生産が必要な場合、EMARはあなたのUAVプロジェクトを飛躍させる能力を持っています。

よくある質問(FAQ)Q 1: CNCドローン部品の精度はどのくらいですか?A:CNCドローン部品は通常、厳しい公差で製造されており、しばしば0.0 5 mm(または高精度作業の場合は0.0 00 5")以内です。この高精度は振動を減らし、モーターとセンサーの安定した統合を確保するのに役立ちます。

Q 2:レーシングドローンに最適な素材は何ですか? A:レーシングドローンには、重量と強度のバランスが最適なアルミニウム70 7 5-T 6が適しています。フレームには、剛性と軽量性のために炭素繊維複合材料が好まれます。

Q 3:ドローンの設計の重量を最小限に抑えるのを手伝ってもらえますか? A:はい!EMARは、製造可能性のための設計(DFM)フィードバックを通じて、材料選択、薄壁加工、トポロジー最適化などの戦略を推奨し、重要でない領域から質量を除去することができます。

Q 4:無人機の部品のための陽極酸化を提供しますか。A:はい。EMARは着陸装置およびフレームの構造のような部品の高められた耐久性そして耐久性のための美学およびハードコートの陽極酸化（タイプIII）のための色の陽極酸化（タイプII）を提供します。

Q 5: CNC部品は3 Dプリント部品とどのように比較されますか?A:CNC部品は高精度で優れた強度を提供し、高負荷または高速部品に適しています。3 Dプリント部品は、一般的にラピッドプロトタイピングまたは軽量で低ストレスの化粧品部品に適しています。

Q 6:どのようなファイルタイプを引用できますか? A:EMARのインスタント引用エンジンは、STEP、Mesh、Parasolid、およびACISファイルと互換性があります。
