บูชทองแดงเครื่องจักรกลซีเอ็นซี: โลหะผสม เคล็ดลับ และกระบวนการผลิต

บูชทองแดง - หรือที่เรียกว่าตลับลูกปืนธรรมดาหรือตลับลูกปืนแขน - เป็นส่วนประกอบที่สำคัญในเครื่องจักรอุตสาหกรรม อุปกรณ์ทางทะเล ระบบไฮดรอลิก ปั๊มและอุปกรณ์หมุนสำหรับงานหนัก พวกเขาลดแรงเสียดทานระหว่างชิ้นส่วนที่เคลื่อนไหวรองรับเพลาหมุนและให้การทำงานที่ราบรื่นและเชื่อถือได้ ด้วยการตัดเฉือน CNC ผู้ผลิตสามารถผลิตบูชทองแดงที่มีความแม่นยำสูงที่ตอบสนองความคลาดเคลื่อนที่แน่นหนาและความต้องการด้านประสิทธิภาพที่ต้องการ

ที่ EMAR เราเชี่ยวชาญในบูชทองแดงกลึง CNC แบบกำหนดเองตั้งแต่แขนเสื้อทรงกระบอกที่เรียบง่ายไปจนถึงการออกแบบหน้าแปลนที่ซับซ้อน ทีมงานของเราใช้ประโยชน์จากประสบการณ์ที่กว้างขวางในการตัดเฉือนบรอนซ์ทองเหลืองและโลหะผสมทองแดงอื่น ๆ เพื่อส่งมอบชิ้นส่วนที่มีความแม่นยำตามกำหนดเวลาของคุณ สำหรับคำถามใด ๆ เกี่ยวกับการตัดเฉือนส่วนประกอบทองแดงโทรหาเราที่ +86 18664342076 หรืออีเมลsales8@sjt-ic.com

บูชทองแดงคืออะไร? บูชทองแดง (เรียกอีกอย่างว่าปลอกแบริ่งโลหะผสมทองแดง) เป็นส่วนประกอบทรงกระบอกที่ไม่มีชิ้นส่วนที่เคลื่อนไหว พวกเขาอาศัยการกระทำแบบเลื่อนและมักจะหล่อลื่นตัวเองหรือหล่อลื่นจากภายนอก บูชทองแดงใช้ในการหมุน เลื่อน ลูกสูบ หรือการเคลื่อนไหวแบบสั่น การกำหนดค่ามาตรฐานประกอบด้วย:

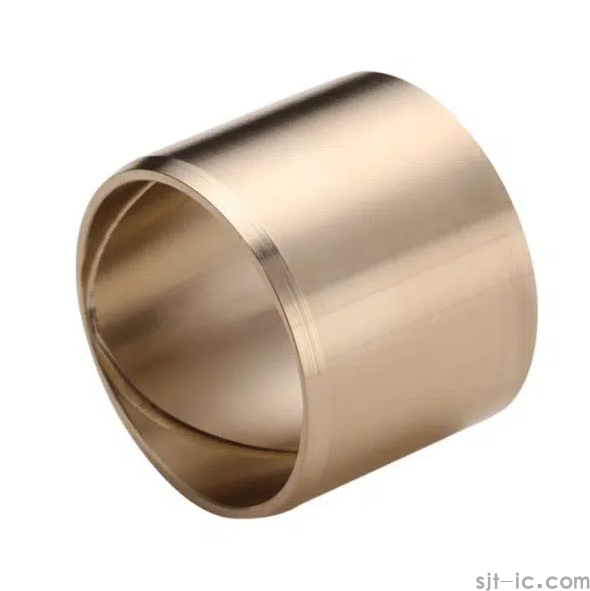

บูชทรงกระบอก (แขนธรรมดา)

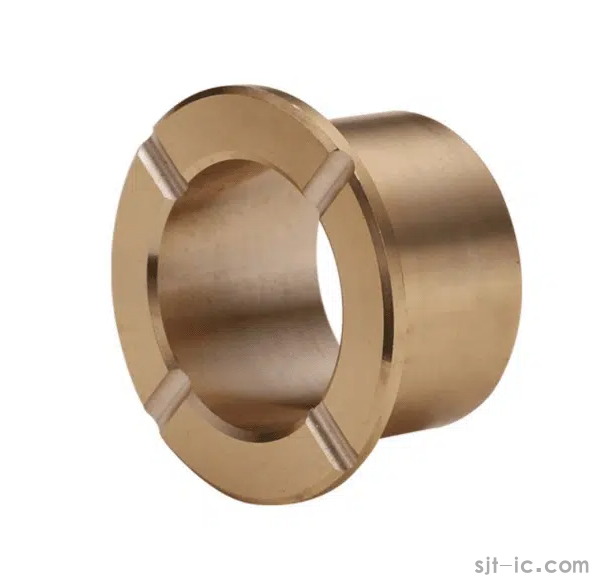

บูชหน้าแปลน (หน้าแปลนในตัวสำหรับรองรับโหลดตามแนวแกน)

เครื่องซักผ้าแรงขับและเครื่องซักผ้าแรงขับหน้าแปลน

แผ่นเลื่อน

บูชแยกสำหรับติดตั้งง่าย

การออกแบบที่กำหนดเองอาจรวมถึงคุณสมบัติต่างๆ เช่น รู ร่อง รอยบาก แท็บ และรูปแบบร่องน้ำมันเฉพาะ

โลหะผสมทองแดงสำหรับบูชเครื่องจักรกลซีเอ็นซี การเลือกโลหะผสมทองแดงที่เหมาะสมเป็นขั้นตอนแรกในการผลิตบูชประสิทธิภาพสูง โลหะผสมที่แตกต่างกันมีความแข็งแรง ความสามารถในการตัดเฉือน ความต้านทานการกัดกร่อน และคุณสมบัติการสึกหรอที่แตกต่างกัน

ทองแดงบริสุทธิ์ (C110 C101 C102) ทองแดงบริสุทธิ์ให้ค่าการนำไฟฟ้าและความร้อนสูงสุด มีความต้านทานการกัดกร่อนที่ดี แต่มีความแข็งแรงทางกลต่ำ การตัดเฉือนทองแดงบริสุทธิ์เป็นสิ่งที่ท้าทายเนื่องจากความนุ่มนวลการก่อตัวของเสี้ยนและชิปสตริง มันถูกใช้สำหรับขั้วต่อไฟฟ้าบาร์บัสและเครื่องแลกเปลี่ยนความร้อนมากกว่าบูชโหลดหนัก

ทองเหลือง (C260 C360 C464) ทองเหลืองมีความสามารถในการตัดที่ยอดเยี่ยม (โดยเฉพาะทองเหลืองตัดฟรี C360) มีความแข็งแรงปานกลางและทนต่อการกัดกร่อนได้ดี เหมาะอย่างยิ่งสำหรับส่วนประกอบวาล์ว เกียร์ อุปกรณ์ และรัด อย่างไรก็ตาม การนำไฟฟ้าของมันต่ำกว่าทองแดงบริสุทธิ์

บรอนซ์ (C932 C954 C863) บรอนซ์เป็นวัสดุที่พบบ่อยที่สุดสำหรับบูชอุตสาหกรรม ให้ความแข็งแรงสูง ทนต่อการสึกหรอได้ดีเยี่ยม และทนต่อการกัดกร่อนได้ดี โลหะผสมบรอนซ์ที่สำคัญ ได้แก่:

C93200 (สีบรอนซ์ SAE 660): ตลับลูกปืนสีบรอนซ์ที่ใช้กันอย่างแพร่หลายพร้อมความสามารถในการตัดเฉือนที่ดีและทนต่อการสึกหรอ

อลูมิเนียมบรอนซ์ C95400: มีความแข็งแรงสูงและทนต่อการกัดกร่อนได้ดีเยี่ยม โดยเฉพาะในสภาพแวดล้อมทางทะเล

ทองสัมฤทธิ์แมงกานีส C86300: ความแข็งแรงที่เหนือกว่าและทนต่อแรงกระแทกสำหรับเครื่องจักรที่มีน้ำหนักมาก

โลหะผสมบรอนซ์ดีบุก: ประสิทธิภาพการเลื่อนที่ดีสำหรับปั๊ม วาล์ว และอุปกรณ์ไฮดรอลิก

บรอนซ์นั้นยากต่อเครื่องจักรมากกว่าทองเหลือง โดยต้องใช้เครื่องมือที่มีคมและความเร็วในการควบคุม

ทองแดงเทลลูเรียม (C14500) ทองแดงเทลลูเรียมรวมการนำไฟฟ้าสูงเข้ากับความสามารถในการตัดเฉือนที่ดีขึ้นเหนือทองแดงบริสุทธิ์ มันถูกใช้ในหน้าสัมผัสไฟฟ้าสวิตช์เกียร์และการใช้งานการเชื่อม

ทองแดงเบริลเลียม (C17200 C17500) ทองแดงเบริลเลียมมีความแข็งแรงสูงมาก ทนต่อความล้า และทนต่อการกัดกร่อนได้ดี ใช้ในขั้วต่อการบินและอวกาศ เครื่องมือไม่เป็นประกาย และสปริง การตัดเฉือนต้องมีการระบายอากาศที่เหมาะสมเนื่องจากฝุ่นที่อาจเป็นอันตราย

C95200 อะลูมิเนียม BronzeC95200 (การกำหนด ASTM) เป็นอะลูมิเนียมบรอนซ์ความแข็งแรงสูงที่มีอะลูมิเนียม 8.5-11.5% และเหล็ก 2.5-4.5% ให้ความทนทานต่อการกัดกร่อนเป็นพิเศษในสภาพแวดล้อมน้ำทะเลและเคมี ทนต่อการสึกหรอสูง และการตัดเฉือนที่ดี เหมาะอย่างยิ่งสำหรับบูชทางทะเล ส่วนประกอบปั๊ม และเครื่องจักรกลหนัก

การเปรียบเทียบวัสดุTableMaterialStrengthElectricalการนำไฟฟ้า (%IACS) MachinabilityCorrosionความต้านทานการใช้งานบุชทั่วไปทองแดงบริสุทธิ์highPoorHighElectricalมาก / ความร้อน (ไม่หนัก) BrassModerateMediumExcellentModerateFittings valvesBronzeHighMediumModerateHighBearings ปั๊ม หมักTellurium ดีส่วนประกอบไฟฟ้าเบริลเลียมทองแดงhighMediumModerateHighAerospaceมากสปริงเคล็ดลับสำหรับการตัดเฉือนบุชบรอนซ์การตัดเฉือนโลหะผสมบรอนซ์และทองแดงต้องใช้ความระมัดระวังในการใช้เครื่องมือความเร็วฟีดและการทำความเย็น

รู้ว่าบรอนซ์แบริ่งบรอนซ์ (มีตะกั่ว 6-8%) มักจะเป็นตัวเลือกที่ดีที่สุดสำหรับบูชเพราะมีความทนทานในการใช้งานแรงเสียดทานสูงหรือการสึกหรอสูง ประเภทอื่น ๆ ได้แก่ บรอนซ์ซิลิกอน บรอนซ์ฟอสฟอรัส บรอนซ์อลูมิเนียม บรอนซ์แมงกานีสและทองแดง - นิกเกิลบรอนซ์

ใช้เครื่องมือตัดคุณภาพ การใช้เครื่องมือตัดคุณภาพสูงด้วยความเร็วที่เหมาะสมและการป้อนเป็นสิ่งสำคัญเพื่อให้ได้การวัดที่แม่นยำ เครื่องมือคาร์ไบด์หรือเคลือบเพชรช่วยต้านทานการสึกหรอและรักษาขอบคม การใช้งานสารหล่อเย็นที่เหมาะสมช่วยลดการสะสมของความร้อนและป้องกันไม่ให้วัสดุยึดติดกับเครื่องมือ

ความท้าทายในการตัดเฉือนที่อยู่ วัสดุที่อ่อนนุ่ม (ทองแดงบริสุทธิ์): การก่อตัวของเสี้ยนและปัญหามิติ ใช้เครื่องมือที่มีคมและการตกแต่งผ่าน

วัสดุเหนียว: ชิปที่ยาวและเป็นเส้นสามารถติดขัดเครื่องมือ จ้างเบรกเกอร์ชิป

บรอนซ์แข็ง: การสึกหรอของเครื่องมือเป็นเรื่องที่น่ากังวล ใช้เครื่องมือเคลือบและความเร็วที่ควบคุม

สำหรับรูปทรงเรขาคณิตที่ซับซ้อน เช่น บูชหน้าแปลนหรือการออกแบบร่องน้ำมัน การกลึงและการกัด CNC ด้วยการเขียนโปรแกรมที่แม่นยำช่วยให้มั่นใจได้ถึงความคลาดเคลื่อนที่แน่นหนา (โดยทั่วไปคือ 0.01 มม. ถึง 0.02 มม. สำหรับส่วนประกอบที่มีความแม่นยำ)

การไหลของกระบวนการตัดเฉือน CNC สำหรับบุชทองแดง กระบวนการผลิตของบูชทองแดงเกี่ยวข้องกับหลายขั้นตอน:

การเลือกใช้วัสดุ - เลือกโลหะผสมทองแดงที่เหมาะสมตามสภาพโหลด ความเร็ว สิ่งแวดล้อม และการหล่อลื่น

การเตรียมแม่พิมพ์ (สำหรับบูชหล่อ) - แม่พิมพ์ถูกสร้างขึ้นด้วยโพรงในรูปทรงที่ต้องการ บูชประสิทธิภาพสูงจำนวนมากผลิตโดยการหล่อแบบแรงเหวี่ยง ซึ่งกระจายโลหะหลอมเหลวอย่างสม่ำเสมอตามผนังแม่พิมพ์ ทำให้เกิดการหล่อที่หนาแน่นและปราศจากข้อบกพร่อง โดยมีรูพรุนลดลงและปรับปรุงคุณสมบัติทางกล

การหลอมและการหล่อ - โลหะผสมทองแดงละลายในเตาหลอมและเทลงในแม่พิมพ์ การหล่อแบบแรงเหวี่ยงเหมาะอย่างยิ่งสำหรับชิ้นส่วนทรงกระบอกเช่นบูช

การทำความเย็นและการแข็งตัว - การหล่อจะเย็นลงและแข็งตัวเป็นช่องว่างที่ขรุขระ

การตัดเฉือนแบบหยาบ - วัสดุส่วนเกินจะถูกลบออกโดยใช้เครื่องกลึงและโรงสี CNC เพื่อให้ได้ขนาดโดยประมาณ

การตัดเฉือนที่แม่นยำ - ชิ้นส่วนเสร็จสิ้นเพื่อความคลาดเคลื่อนที่แน่นหนาและพื้นผิวเรียบ (การตกแต่งพื้นผิวสามารถเข้าถึง Ra 0.2-0.4 ไมโครเมตร) การดำเนินการรวมถึงการกลึง การกัด การเจาะ การร้อยเกลียว และการแตะ

การรักษาความร้อน (ถ้าจำเป็น) - การหลอมหรือการแบ่งเบาบรรเทาช่วยเพิ่มความแข็งและความแข็งแรง

การตกแต่งพื้นผิว - การขัด การเจียร หรือการเคลือบช่วยเพิ่มรูปลักษณ์ ความต้านทานการกัดกร่อน และคุณสมบัติการเสียดสี

การตรวจสอบคุณภาพ - การตรวจสอบมิติ การตรวจสอบพื้นผิวเสร็จสิ้น และการทดสอบคุณสมบัติทางกลช่วยให้มั่นใจได้ว่าสอดคล้องกับข้อกำหนด

การประกอบหรือบรรจุภัณฑ์ - บูชสำเร็จรูปถูกประกอบเป็นผลิตภัณฑ์หรือบรรจุสำหรับการจัดส่ง

วัสดุทองแดงรีไซเคิลจากชิปตัดเฉือนมักจะละลายเพื่อนำกลับมาใช้ใหม่

ประเภทของพุ่มไม้ทองแดง ขึ้นอยู่กับการออกแบบและวิธีการหล่อลื่น บูชทองแดงสามารถจำแนกได้เป็น:

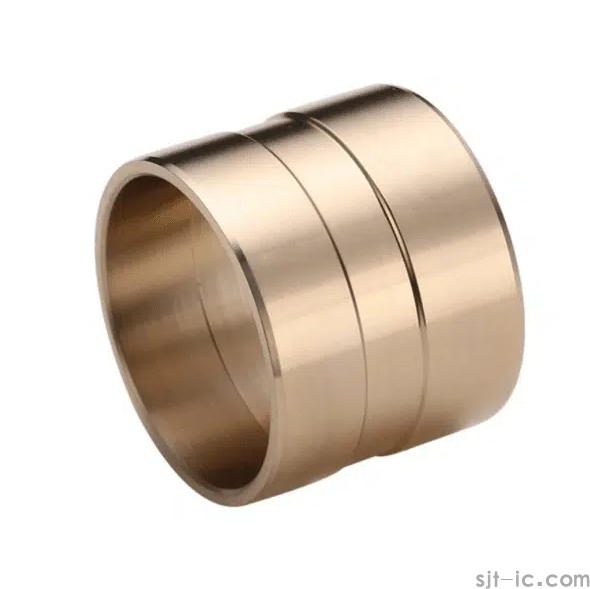

บูชทรงกระบอกธรรมดา - พบมากที่สุดติดตั้งในตัวเรือนเพื่อให้พื้นผิวเลื่อนเรียบสำหรับเพลาหมุน

บูชหน้าแปลน - รวมหน้าแปลนในตัวสำหรับการดูดซับโหลดตามแนวแกน ใช้ในปั๊ม มอเตอร์ และระบบเกียร์

บูชแรงขับและแหวนรอง - รองรับโหลดตามแนวแกนและป้องกันแรงเสียดทานมากเกินไปในเครื่องจักรหมุน

บูชแยก - ติดตั้งและถอดง่ายขึ้น เหมาะสำหรับอุปกรณ์อุตสาหกรรมขนาดใหญ่

บูชหล่อลื่นตัวเอง - มีกราไฟท์แข็งหรือน้ำมันหล่อลื่นอื่น ๆ ที่ฝังอยู่ในโลหะผสมทองแดงลดความจำเป็นในการหล่อลื่นภายนอก เกรดทั่วไป ได้แก่ JDB-1U JDB-1US1 ฯลฯ

บูชร่องน้ำมัน - มีร่องตามแนวแกนหรือเกลียว (เช่น มุม 30-45) เพื่อกระจายน้ำมันหล่อลื่นอย่างสม่ำเสมอ

การใช้งานของบูชทองแดง บูชทองแดงถูกใช้ในหลายอุตสาหกรรม เนื่องจากมีความทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน และความสามารถในการรับน้ำหนัก

อุปกรณ์ทางทะเลและระบบขับเคลื่อนเรือ - ดุมใบพัด ตลับลูกปืนท่อท้ายเรือ บูชหางเสือ (โดยเฉพาะอลูมิเนียมบรอนซ์ C95200 สำหรับการต้านทานน้ำทะเล)

กระบอกไฮดรอลิกและระบบปั๊ม - คู่มือวาล์ว ตัวปั๊ม บูชกระบอกสูบ

กระปุกเกียร์อุตสาหกรรมและเครื่องจักรกลหนัก - บูชเดือยสำหรับรถขุด รถตัก แผ่นสึกหรอ

อุปกรณ์ก่อสร้างและเหมืองแร่ - การใช้งานความเร็วสูงและความเร็วต่ำ

ระบบยานยนต์และการขนส่ง - ระบบพวงมาลัย ส่วนประกอบเกียร์

การบินและอวกาศ - ส่วนประกอบเกียร์ลงจอด แอคชูเอเตอร์ บูชโครงสร้าง

เคมีและปิโตรเคมี - ก้านวาล์ว ชิ้นส่วนปั๊มที่สัมผัสกับของเหลวที่มีฤทธิ์กัดกร่อน

อุปกรณ์ไฟฟ้า - ในกรณีที่จำเป็นต้องมีการนำไฟฟ้าและการเลื่อน

สัญญาณของความล้มเหลวของบูชและวิธีการแก้ไขธีมการทำความเข้าใจโหมดความล้มเหลวช่วยในการเลือกบูชและกำหนดการบำรุงรักษาที่เหมาะสม

ลอกบริเวณเล็กๆ ของการลอกหรือลอกที่เกิดจากรอยแตกของเส้นผม มักเกิดจากการหล่อลื่นไม่เพียงพอหรือการแทรกซึมของสิ่งแปลกปลอม การเยียวยา: ประเมินประเภทและวิธีการหล่อลื่นอีกครั้ง เพิ่มการปิดผนึกเพื่อป้องกันการปนเปื้อน

เกล็ดที่เกิดจากการจัดการที่ไม่เหมาะสม โหลดหนัก สนิม การปนเปื้อนหรือการหล่อลื่นต่ำ นอกจากนี้เนื่องจากความแข็งที่ลดลง การติดตั้งที่ไม่เหมาะสม หรือความแม่นยำของเพลาไม่เพียงพอ วิธีการแก้ไข: ตรวจสอบประเภทบูชที่ถูกต้อง ประเมินสภาพการใช้งานใหม่ การออกแบบ การกวาดล้างและวิธีการหล่อลื่น

รอยขีดข่วนและรอยเปื้อนพื้นผิวขรุขระที่มีตะกอน; มักมาจากการหล่อลื่นที่ไม่เพียงพออนุภาคแปลกปลอมที่ถูกดักจับหรือการโหลดตามแนวแกนที่มากเกินไป การเยียวยา: ประเมินน้ำมันหล่อลื่นวิธีการหล่อลื่นและพรีโหลดอีกครั้ง

การกระเด็น ผลลัพธ์ของการติดตั้งหรือการกำจัดที่ไม่ดี โหลดในแนวรัศมีที่มากเกินไป การหล่อลื่นที่ไม่ดี หรือการลื่นไถล การเยียวยา: การโหลดล่วงหน้าที่ถูกต้อง ปรับปรุงสภาพการทำงาน และวิธีการติดตั้ง/การกำจัดที่อยู่

บุชทองแดง vs. โรลลิ่งสBearingsFeatureBushings (ตลับลูกปืนแขน) BearingsDesignPurposefullyโรลลิ่งสได้รับการออกแบบพร้อมavailableCostGenerallyประหยัดต้นทุนตลับลูกปืนขนาดใหญ่ลดต้นทุนโดยรวม ตลับลูกปืนขนาดเล็กต้นทุนสัมพัทธ์สูงขึ้นอายุการใช้งานไม่สามารถคาดการณ์ได้ทางสถิติ สามารถไม่ จำกัด ขอบเขตสถิติpredictableVersatilityHigh (วัสดุการกำหนดค่า) จำกัด ขนาดมาตรฐานและmaterialsMaintenanceMayต้องการการบำรุงรักษาเป็นระยะ ทนต่อการละเมิดมากขึ้นการบำรุงรักษาน้อยที่สุด ไวต่อการละเมิดแรงเสียดทานสูงขึ้น (แต่สามารถเข้าใกล้ศูนย์ภายใต้เงื่อนไขที่เอื้ออำนวย) ต้องการความช่วยเหลือต่ำต้องการการติดตั้งจากผู้เชี่ยวชาญทำไมต้องเลือก EMAR สำหรับบุชทองแดงแบบกำหนดเอง? ที่ EMAR เราเชี่ยวชาญในบูชทองแดงและบรอนซ์แบบกำหนดเองที่ผลิตโดยการหล่อแบบแรงเหวี่ยงและการตัดเฉือนที่แม่นยำ ส่วนประกอบ CNC ของเราใช้กันอย่างแพร่หลายในโครงสร้างพื้นฐานทางทะเลการระบายน้ำอัตโนมัติและเครื่องจักรกลหนักทั่วโลก

เราเสนอ:

ขนาดที่กำหนดเอง (ID OD ความยาว) และความคลาดเคลื่อนที่แน่น

คุณสมบัติเฉพาะ (หน้าแปลน ร่องน้ำมัน ปลั๊กกราไฟท์ คีย์เวย์)

โลหะผสมทองแดงหลากหลาย: C93200 C95400 C86300 C95200 C17200 และอื่นๆ

การรับรองวัสดุตามมาตรฐาน ASTM EN DIN หรือ JIS

การสนับสนุนด้านวิศวกรรมเพื่อช่วยให้คุณเลือกโลหะผสมและกระบวนการผลิตที่เหมาะสม

ไม่ว่าคุณจะต้องการบูชธรรมดามาตรฐานหรือปลอกหุ้มหน้าแปลนที่ออกแบบเอง EMAR ให้ความแม่นยำและความทนทาน
