Tippek a rozsdamentes acél megmunkálásához: teljes útmutató

A rozsdamentes acél az egyik leggyakrabban használt megmunkálóanyag olyan iparágakban, mint az orvosi, repülőgépipar, autóipar és élelmiszer-feldolgozás. Strapabírósága, korrózióállósága és nagy szakítószilárdsága kiváló választást tesz kritikus alkatrészek számára. A rozsdamentes acél megmunkálása azonban egyedi kihívásokat jelent szívóssága, munkakeményítő hajlama és rossz hővezető képessége miatt.

Ez az útmutató összeállítja az alapvető tippeket és a legjobb gyakorlatokat a rozsdamentes acél sikeres CNC megmunkálásához.Függetlenül attól, hogy megmunkálja az austenitikus fokozatokat, mint a 304 és a 316 vagy a keményebb fokozatok, mint a 17-4 PH, ezek a betekintések segítenek javítani a szerszám élettartamát, a felületi felületet és az általános hatékonyságot.

Szakértői rozsdamentes acél megmunkálási szolgáltatások esetén forduljon az EMAR-hoz a +86 18664342076 telefonszámon vagy sales8@sjt-ic.com .

A rozsdamentes acél típusok megértéseA rozsdamentes acél vas és króm (legalább 11% króm) ötvözete. Öt fő osztály létezik, amelyek mindegyike különböző megmunkálhatósági jellemzőkkel rendelkezik:

Austenitic Stainless SteelsProperties: Nem mágneses, nagyon magas korrózióállóság, nem hőkezelés, nagy szívósság és duktilitás

Példák: 304, 316, Ötvözet 20

Alkalmazások: Repülési alkatrészek, gyógyszeripari termékek, evőeszközök, élelmiszer-feldolgozó berendezések

Megmunkálhatóság: nehéz lehet a munka keményedése miatt;A 304 és a 316 rossz megmunkálhatósági minősítéssel rendelkezik

Ferritic rozsdamentes acél Tulajdonságok: Mágneses, nagy korrózióállóság, közepes szívósság, alacsony hegeszthetőség

Példák: 409, 430, 439

Alkalmazások: Konyhai edények, autóipari alkatrészek, ipari szerszámok

Megmunkálhatóság: Általában könnyebb megmunkálni, mint az austenitikus fokozatok;A 416 a legegyszerűbb rozsdamentes acél megmunkálása

Martensitic rozsdamentes acél Tulajdonságok: Mágneses, hőkezelés, nagy keménység

Példák: 416, 420, 440

Alkalmazások: Sebészeti műszerek, evőeszközök, golyócsapágyak, lőfegyverek

Megmunkálhatóság: Mérsékelt; éles szerszámokat és megfelelő paramétereket igényel

Duplex rozsdamentes acél Tulajdonságok: Austenitikus és ferritikus, mágneses, nagy szilárdságú, nagyon nagy feszültségű korróziós repedésállóság kombinációja

Alkalmazások: Hőcserélők, csőrendszerek, kondenzátorok

Csapadékkeményítés (PH) NemesacélokTulajdonságok: Legnagyobb szilárdságú, hőkezelési, kiváló korrózióállóság

Példák: 17-4 PH, 15-5 PH

Alkalmazások: Repülési alkatrészek, tengeri építőipar, atomerőművek

Gyakori kihívások a rozsdamentes acél megmunkálásában A rozsdamentes acél nem olyan könnyű megmunkálni, mint az alumínium vagy a fa.Az elsődleges nehézségek a következők:

ChallengeDescriptionWork KeményedésA rozsdamentes acél gyorsan keményedik feszültség alatt, különösen nagy sebességnél, ami fokozott szerszámkopáshoz vezetNagy vágási erőkAz anyag keménysége nagyobb erőt igényel, felgyorsítja a szerszámkopástHőgenerációA rossz hővezető képesség miatt a hő a vágóélnél koncentrálódikChip vezérlésKemény, húros forgácsokat termel, amelyek elakadhatják a gépet és karcolhatják a felületeketSzerszámkopásA csiszoló természet gyors oldalkopást, kráterkopást és felépített szélét okozTúlmelegedés különösen aggodalomra ad okot, mert veszélyezteti a korrózióállóságot. Ha színezett színeket lát a felületen, sósavval vagy kénsavval történő pácolással helyreállítható az oxidációs réteg.

Legjobb rozsdamentes acél megmunkálási folyamatokMalásA leggyakoribb primer megmunkálási folyamat. Használjon nagy sebességű forgó vágószerszámokat egy helyhez kötött munkadarabon. A pontosság nagy, de a rossz szerszámok vagy a túlzott sebesség gyors szerszámkopást okoz.

TurningSzükséges egy helyhez kötött vágószerszám és egy forgó munkadarab. Gyakori auszténikus rozsdamentes acél. Tartsa a szerszám túlnyúlását minimálisra.

FúrásMásodlagos eljárás a lyukak létrehozásához. Használjon peck fúrási ciklusokat a mély lyukakhoz és nagynyomású hűtőfolyadékot a chip evakuálásához.

MenetCsavarok és rögzítők szerelésére. Éles szerszámokat és megfelelő vágási paramétereket igényel, hogy megakadályozzák a fecsegést és a burrokat.

LézervágásCsak vékony lapokhoz dolgozik. Nincs szerszámkopás, de drága és szakmunkát igényel.

CsiszolásJavítja a felületet, és eltávolítja a fúrókat. Csiszoló kerekeket használ.

EDM (Electrical Discharge Machining)Nagyfeszültségű elektromos impulzusokat használ a fém olvasztásához. Korlátozott vágási vastagság.

VízsugárvágásNagynyomású vizet használ az erózióhoz. Vastag lapokat vághat, de befolyásolhatja low-corrosion-resistance fokozatokat.

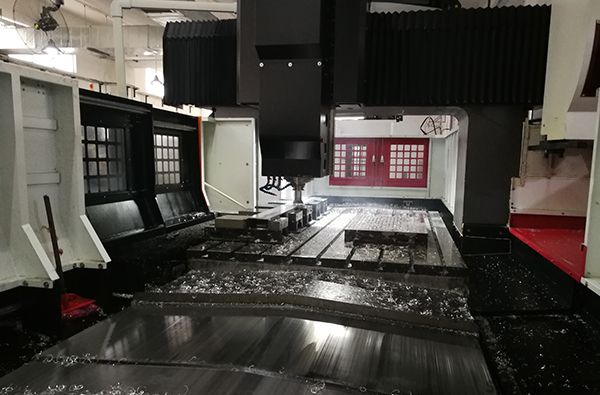

Alapvető tippek a rozsdamentes acél CNC megmunkálásához1. A merev gépek és szerszámok használataA rozsdamentes acél kivételesen kemény. Győződjön meg róla, hogy a gép, a szerszámtartók és a munkatartó berendezések rendkívül robusztusak a fecsegés és a rezgés megakadályozása érdekében. Minden lazaság felerősíti a problémákat, és rossz megmunkálást eredményez.

2. Válassza ki a megfelelő eszköz anyagaKét gyakori lehetőség:

Karbid szerszámok (Cemented Carbide): Volfrám-karbidból, titán-karbidból, vagy tantál-karbidból készült. A HSS-nél gyorsabb, jobb befejezést biztosít, tömegtermeléshez ideális. Használjon submikron gabonakarbid fokozatokat 316L-re.

Nagysebességű acél (HSS): Olcsóbb, általában használt fúróbitekben és elektromos fűrészekben. 316L-re általában nem ajánlott a gyors kopás miatt.

A bevont szerszámok jelentősen meghosszabbítják a szerszám élettartamát. Ajánlott bevonatok rozsdamentes acélhoz:

CoatingBenefitsTiAlN (Titán alumínium nitrid)Nagy hőállóság, kiváló kopásvédelemAlCrN (alumínium króm nitrid)Kiváló oxidációs ellenállás, magas keménységTiCN (titán-karbonitrid)Jó szívósság, csökkentett súrlódásTiN (titán-nitrid)Fokozott kopásállóság3. Vágási paraméterek optimalizálásaAz alacsonyabb vágási sebesség magasabb takarmánysebességgel működik a legjobban a hőtermelés és a munka keményedésének minimalizálása érdekében.

Ajánlott paraméterek a közös fokozatokhoz:

GradeCutting Speed (SFM)Feed Rate (in/perc vagy IPR)304100 - 2000.005 - 0.008 in/perc31690 - 1800.004 - 0.007 in/perc17-4 PH80 - 1600.003 - 0.006 in/perc316L rozsdamentes acélhoz kifejezetten:

Vágási sebesség: 100-150 m/perc (általános megmunkálás), 120-150 m/perc befejezéshez

Takarmányarány: 0.1-0 .2 mm/fog őrléshez; 0.05-0 .15 mm/fordulat forgatáshoz

A vágás mélysége: 0.5-2 .0 mm maráshoz; 0.2-0 .5 mm befejezéshez

4. Éles szerszámok használataÉles vágóélek csökkentik a vágási erőket és megakadályozzák a munka keményedését. azonnal cserélje ki a kopott szerszámokat. A tompa szerszámok törést okoznak és tönkreteszik a munkadarabokat. A rozsdamentes acélhoz a szerszámok éles élek csiszolását is igénylik.

Szerszámgeometriai tippek:

A pozitív gereblye szögek (8-12 fok) csökkentik a vágási erőket

Elsődleges megkönnyebbülési szög: 6-8 fok

Éles vágóél a jobb penetráció érdekében

Könnyű csiszolás (0. 001-0.002 hüvelyk sugár) az élforgácsolás megakadályozására

5. Alkalmazás Megfelelő hűtőfolyadék és kenésA hűtőfolyadék elengedhetetlen a rozsdamentes acél megmunkálásához. Csökkenti a súrlódást, csökkenti a hőmérsékletet, és elmossa a zsetonokat.

Hűtőfolyadék típusok:

Emulgeált olajok (félszintetikus) - általános megmunkálásra jó

Ásványi olajok - kiváló kenés a nehéz vágásokhoz

Szintetikus - kiváló hűtés nagysebességű műveletekhez

Legjobb gyakorlatok:

6-8%-os koncentráció fenntartása a legtöbb alkalmazásnál

Használjon nagynyomású hűtőfolyadékot (800-1000 PSI) mély lyukak és nehéz funkciók esetén

A szerszámon keresztüli hűtés előnyös a chip evakuálásához

Az árvízhűtés segít a hőmérséklet szabályozásában

A megfelelő hűtőfolyadék stratégia akár 40%-kal meghosszabbíthatja a szerszám élettartamát.

6. A munka kezelése Keményítés A munka keményítése a megmunkálás során műanyag deformáció miatt következik be. A keményedés csökkentésére:

Hűtőfolyadék takarmánya a vágószerszámhoz

Kerülje a vágás helyett dörzsölő könnyű vágásokat

Állandó chipterhelés fenntartása

Ha lehetséges, használjon mászómarást

Tartsa éles szerszámokat

7. Biztosítsa a hatékony chip evakuálásátA rozsdamentes acél hosszú, húros chipeket állít elő, amelyek képesek becsomagolni a szerszámokat és károkat okozni.

Megoldások:

Használjon forgácstörő eszközöket és spirális forgácstörőket

A nyíláshoz a 4 fuvola szerszámok lehetővé teszik a jobb chip evakuálását

A nagynyomású hűtőfolyadék forgácstörést erőltet

A mélylyukú menetekhez használja a "szegmentált visszahúzás" programozást a chipek rendszeres törésére

8. A rozsdamentes acél alacsony hővezető képessége miatt a hő koncentrálódik az élvonalban.

Hőgazdálkodási tippek:

Mérsékelt vágási sebesség fenntartása

Használjon megfelelő hűtőfolyadék áramlást

Peck fúrási ciklusok végrehajtása

Használjon szakaszos takarmányokat

Monitor munkadarab a túlmelegedést jelző színezett színekhez

9. Válassza ki a megfelelő fuvolaszámot a maráshoz: 4 vagy 5 fuvola végmalom

Slotting: 4 fuvolaszerszám (jobb chip evakuálás)

Befejezés: 5+ fuvola 40 fok feletti helix szöggel

Nagy hatékonyságú marás (HEM): 5-7 fuvola chipbreaker roughers vagy változó pályás végmalom

10. Precíziós és felületi befejezés fenntartásaMinőségellenőrzési intézkedések:

Rendszeres méretellenőrzések menetmikrométerek, gyűrűmérők vagy optikai kivetítők segítségével

Ellenőrizze a szerszám kopási mintákat (szárnykopás > 0,012 hüvelyk szerszámcserét igényel)

Használjon folyamat közbeni szondát az automatikus kompenzációhoz

Utófeldolgozási műveletek elvégzése: deburring, passziválás, elektropolírozás vagy fogmosás

Menetekhez: Teljes profilú menetvágók használata, fokozatos réteges vágás (befejezési kedvezmény 0.05-0 .1mm), és nagynyomású belső hűtés.

Melyik rozsdamentes acél nehéz gép? GradeDifficultyReason316Very szegény machinabilityRequires speciális vágás tools304DifficultRapid munkakeményítés (kén is hozzáadható, hogy segítsen)Magas szén-dioxid-tartalmú acélNehézMagas szilárdság, keménység és karbid tartalomAlacsony szén-dioxid SteelDifficultSoftness tapadást okoz a vágóeszközökhözLegkönnyebb a gép: 416 rozsdamentes acél (400 sorozat általában könnyebb, mint 300 sorozat)

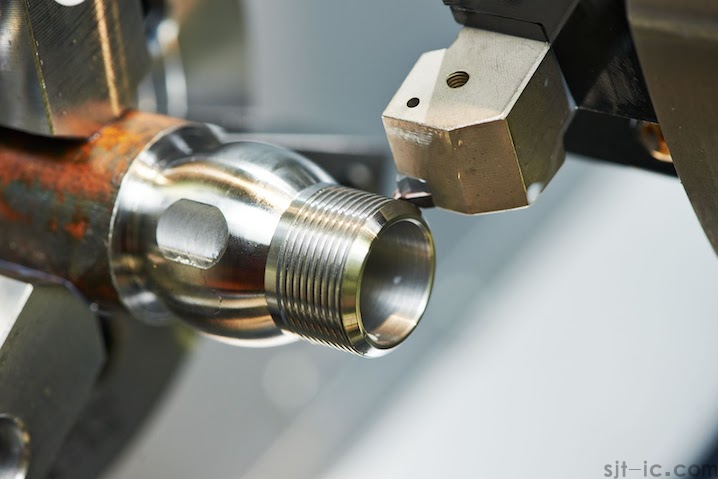

Szál esztergálás Specifikus tippekA rozsdamentes acél szálak CNC esztergálásához (pl. 304, 316, 17-4 PH):

ParameterRecommendationTool MaterialUltra-fine-grain karbidSzerszámbevonatPVD (TiAlN vagy AlCrN)Tip ShapeTeljes profilú szálvágóVágási sebesség (Vc)80-150 m/perc (alacsonyabb az austenitikus fokozatoknál)FeedEgyenlő a hangmagassággal (P)Vágási stratégiaProgresszív réteges cuttingCoolingInternal nagynyomású hűtésGyakori menethibák és megoldások:

Fecsegés: Használjon közepes és nagy sebességet (120-180 m / perc) és csökkenti a vágás mélységét

Burrs: Alkalmazzon nagynyomású belső hűtést (7 MPa)

Precíziós veszteség: Figyelje a szerszám kopását és szabályozza a vágási hőmérsékletet

A belső meneteknél a chip evakuálása nehezebb. Nagynyomású belső hűtőfolyadék szerszámtartókat és hozzáadott vastagságú rezgésálló tartókat használjunk.

Költség optimalizálási tippekA gyártási költségek csökkentése, ha rozsdamentes acél megmunkálása:

Anyagoptimalizálás: Fészek több alkatrész, maradék anyagok használata, fejlett CAM megvalósítása az optimális kihasználás érdekében (akár 25%-kal is csökkentheti a hulladékot)

Eszközkezelés: Éppen időben történő megrendelés végrehajtása, szerszámmodellek szabványosítása, szerszám élettartam monitorozása

Folyamatparaméterek: Optimalizálja a vágási sebességet, a takarmánysebességet és a vágás mélységét a hatékonyság érdekében

Tételméret-optimalizálás: A beállítási költségeket a készletköltségekkel egyensúlyozzák

Megelőző eszközváltozások: Cserélje meg a szerszámokat, mielőtt a kopás hibákat okoz

A rozsdamentes előnyei és hátrányai SteelAdvantagesExcellent korrózióállóság (nem rozsdásodik)

Könnyen formálható, vágható, csatlakoztatható és hegesztett megfelelő eszközökkel

Több felületi befejezési lehetőség az esztétikai vonzerejhez

Higiénikus - ideális élelmiszerekhez és sebészeti berendezésekhez

Tartós és tartós

Teljesen újrahasznosítható

DisadvantagesExpensive más anyagokhoz képest

Könnyen horpadható

Sok fokozat könnyen karcol

Gyakran Ismételt KérdésekA rozsdamentes acél nehéz malni? Nem rendkívül nehéz, de szakértelmet és a megfelelő szerszám kiválasztást igényel. A helyes vágási sebesség és a szoros beállítások elengedhetetlenek.

Mi a leggyakoribb megmunkált rozsdamentes acél? A 304-es fokozat a leggyakrabban megmunkált magas korrózióállósága, tartóssága, duktilitása és hegeszthetősége miatt.

Melyik a legolcsóbb rozsdamentes acél megmunkáláshoz? A 409-es típus (ferritikus család) általában a legolcsóbb a csökkentett krómtartalom miatt.

Hogyan tudom megakadályozni a munka keményedését? Használjon kisebb sebességet magasabb takarmánysebességekkel, kerülje a túlzott áthaladást, biztosítsa az éles szerszámokat, és alkalmazzon megfelelő hűtőfolyadékot.

Milyen gyakran kell ellenőriznem a szerszámokat?Gyakori ellenőrzés szükséges, különösen a keményebb fokozatok esetében, mint a 316. cseréje a szerszámokat az első kopás jele, hogy megakadályozzák a költséges hibákat.

Miért válassza az EMAR-t a rozsdamentes acél megmunkáláshoz? Az EMAR globális vezető szerepet tölt be a rozsdamentes acél megmunkálásában, amely CNC megmunkálást, gyors szerszámkészítést és fémlemez prototípusokat kínál. A legmagasabb minőségű házon belüli gépekkel az EMAR fejlett megmunkálási képességeket biztosít anélkül, hogy magát a berendezést fizetnie kellene.

Egyszerűen adja meg terveit, és az EMAR precíziós rozsdamentes acél alkatrészeket gyárt kivételes minőséggel és hatékonysággal.

Kapcsolat EMAR ma:

Tél : +86 18664342076

E-mail cím: sales8@sjt-ic.com

További tervezési tippekért forduljon az EMAR-hoz szakértői útmutatásért a következő rozsdamentes acél megmunkálási projektjéhez.

Következtetés A rozsdamentes acél CNC megmunkálása nem kell nehéznek lennie. A különböző rozsdamentes acél fokozatok anyagi tulajdonságainak megértésével, a megfelelő vágóeszközök és bevonatok kiválasztásával, a vágási paraméterek optimalizálásával, valamint a megfelelő hűtési és chipkezelési stratégiák alkalmazásával kiváló szerszámélettartammal és hatékonysággal érhet el kiváló minőségű eredményeket.

Emlékezzünk ezekre az alapelvekre:

Merev gépek és éles, bevont karbid szerszámok használata

Mérsékelt vágási sebesség fenntartása megfelelő takarmánysebesség mellett

Bőséges hűtőfolyadékot alkalmazzon, lehetőleg nagynyomású szerszámon keresztül

Kezelje a munkakeményítést a fényvágások elkerülésével

Ellenőrizze a szerszám kopását és cseréjét proaktívan

Hajtsa végre ezeket az EMAR tippjeit, hogy a rozsdamentes acél megmunkálást kihívásból megbízható, költséghatékony folyamattá alakítsa.
